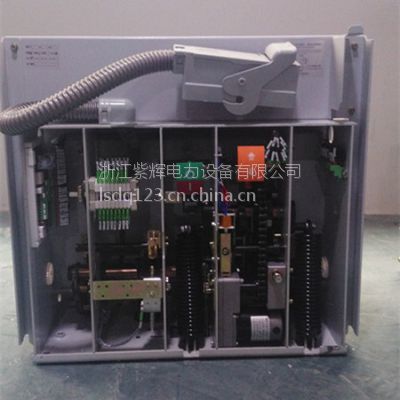

VS1真空断路器

VS1-12型真空断路器系户内高压开关设备，适用于额定电压12kV、频率50Hz的三相电力系统 中，作为保护和控制电器使用，由于真空断路器的特殊优越性，尤其适用于频繁操作的场所。

VS1-12真空断路器，空度，当动、静触头在操动机构作用下带电分闸时，在触头间将会产生真空电弧，同时由于触头的特殊结构，在触头间隙中也会产生适当的纵磁场，促使真空电弧保持为扩散型，并使电弧均匀分布在触头表面燃烧，维持低的电弧电压，在电流自然过零时，残留的离子、电子和金属蒸汽在微秒数量级的时间内就可复合或聚在触头表面和屏蔽罩上，灭弧室断口的介质绝缘强度很快被恢复，从而电弧被熄灭，达到分断的目的，由于该真空断路器采用磁场控制真空电弧，因而具有强而稳的开断电流的能力

使用环境条件

A.周围空气温度；上限+40℃，下限-15℃；

b.海拔高度：≤1000m（若需增高海拔，则额定绝缘水平相应提高）；

c.振幅：地震烈度不超过8度；

d.空气相对温度日平均值不大于95%，月平均值不大于90%；

e.无火灾、 爆炸危险、 严重污染、 化学腐蚀及剧烈震动的场所。

VS1-12真空断路器技术参数 　 　 　

额定电压12 kV

额定电流630 1250 A

额定短路开断电流20 25 31.5kA

额定短路关合电流50 63 80kA

额定峰值耐受电流50 63 80 4s kA

额定短时耐受电流20 25 31.5 kV

额定绝缘水平短时(1min)工频耐压42(断口48)kV

雷电冲击耐压75(断口84)kV

额定操作顺序 　  分-0.3S-合分-180S合分

机械寿命10000次

额定短路开断电流开断次数50次

操动机构额定合闸电压（直流）110,220V

操动机构额定分闸电压（直流）110,220V

额定触头压力2000±200 2500±200 3000±300 N

触头开距11±1mm

接触行程（触头弹簧压缩长度）3.5±0.5mm

触头分、合闸不同期性≤2ms

触头合闸弹跳时间≤2ms

平均分闸速度0.9～1.2m/s

平均分闸速度0.4～0.8m/s

分闸时间操作电压下≤0.05s

***操作电压下≤0.08s

合闸时间≤0.1s

各相主回路电阻≤50 uΩ

动静触头允许磨损累计厚度3mm

主要型号编辑

该产品下的主要型号有：

VS1-12/630-20

VS1-12/630-25

VS1-12/1250-20

VS1-12/1250-25

VS1-12/1600-31.5

VS1-12/1600-40

VS1-12/2000-31.5

VS1-12/2000-40 V

S1-12/2500-31.5

VS1-12/2500-40

VS1-12/3150-31.5

VS1-12/3150-40

VS1-12/4000-40

订货须知

用户在订货时应注明；

a断路器型号、名称及订货数量

b断路器额定电压、额定电流及额定短路开断电流

c额定操作电压

d备品、备件的名称及数量

e 用户可按下表进行选择配置

标准配置：包含有防跳装置（K0)，无闭锁装置（Y1+S2),无过流装置（Y7、 Y8、Y9），无接地装置。

非标配置，请联系浙江紫辉电气有限公司。
